Роллетные системы Alutech

Роллетные профили

Ассортимент профилей роликовой прокатки включает 7 типоразмеров – AR/37, AR/40 (ARH/40), AR/41, AR/45, AR/52, AR/55m, AR/55 (ARH/55) в 20 цветах. Варианты профилей роликовой прокатки: с мягким и твердым пенозаполнением, перфорированные и неперфорированные. Профили обладают хорошими тепло- и звукоизоляционными характеристиками.В зависимости от требований к противовзломной стойкости, тепло- и шумоизоляции «Алютех» предлагает два типа профилей – роликовой прокатки с пенным наполнителем и экструдированные.

Ассортимент экструдированных профилей – 3 типоразмера – AER42, AER44/S, AER55/S. Профили предлагаются с фактурой покрытия шагрень в 5 цветах и глянец в 19 цветах. Роллетные системы, произведенные из экструдированных профилей, отличаются повышенной устойчивостью ко взлому благодаря большой толщине стенок профилей и наличию поперечного ребра жесткости.

Широкий выбор профилей позволяет устанавливать роллеты на проемах шириной до 5,5 м и площадью до 14 м².

Концевые профили

«Алютех» предлагает широкую линейку концевых профилей для роллетных систем в зависимости от типоразмера применяемого профиля и варианта запирания роллеты – всего 7 типоразмеров.

• Универсальные концевые профили (5 типоразмеров).

• Ригельные профили (2 типоразмера). Предназначены для установки ригельного замка RL или ручных ригелей для запирания роллет на ключ или, соответственно, на задвижки.

• Замковые профили. Позволяют установить ригельный замок как снаружи, так и внутри помещения в зависимости от вида монтажа и предпочтений заказчика. Также дают возможность установить ригельный профиль с замком на уровне выше концевой ламели роллетного полотна, что позволяет уменьшить попадание в замок пыли и грязи в процессе эксплуатации.

Направляющие шины

Большой выбор направляющих шин «Алютех» – более 20 типоразмеров – дает возможность подобрать шины для роллет, устанавливаемых на проемах любых размеров, с учетом требований к противовзломной стойкости, возможности экономии на широких проемах, особенностей проемов.

• Стандартные шины. Это классические шины, которые применяются для стандартных роллетных конструкций с предъявлением базовых требований к роллетам.

• Усиленные шины. Имеют большую толщину стенки по сравнению со стандартными шинами. Используются в роллетных конструкциях для повышения противовзломной защиты объектов.

• Сдвоенные шины. Используются для совмещения двух и более роллет и для разделения широких проемов, что позволяет снизить стоимость конструкции.

• Дистанцирующие шины. Применяются для дистанцирования роллет от оконно-дверных проемов. Способствуют повышению тепло- и звукоизоляции.

• Угловые шины. Для удобства установки роллет в проемах с теплоизоляционным слоем. Также шины подходят для дистанцирования от окон/дверей.

Большинство направляющих шин «Алютех» поставляются с завальцованными ПВХ-вставками и вставками-щетками с торцованными краями. Такие вставки в процессе эксплуатации не выпадают из шин. Также использование этих шин способствует экономии времени на сборке роллет. Вставки-щетки обеспечивают дополнительную шумоизоляцию и защиту от попадания пыли.

Защитные короба и боковые крышки

Группа компаний «Алютех» – единственный производитель на рынке стран СНГ, который предлагает cамый широкий ассортимент защитных коробов и боковых крышек:

• 20-и 45-градусные;

• круглые и полукруглые;

• систему встроенных коробов.

Большой выбор типоразмеров коробов и крышек – от 125 до 405 мм – позволяет устанавливать роллеты на проемы различных размеров.

Встроенный короб серии SB-I – это «невидимый» короб, скрытый в нише оконного и дверного проема. Благодаря установке короба внутри проема вся роллетная конструкция органично вписывается в экстерьер любой постройки: исторические городские кварталы, офисные здания.

Системы управления роллетами

«Алютех» выпускает широкий ассортимент ручных приводов для управления роллетами.

• ленточный инерционный привод (до 15 кг);

• шнуровой инерционный привод (до 15 кг);

• шнуровой редукторный привод (до 20 кг);

• воротковый привод (до 35 кг);

• кордовый привод (до 80 кг);

• пружинно-инерционный механизм (от 6 до 80 кг).

Все литьевые детали: пластмассовые корпуса укладчиков, шкивы, капсулы, направляющие для ленты, шнура и корда – имеют аккуратный внешний вид без затеков от литья.

«Алютех» также производит электроприводы для роллет под маркой AN-Motors. Кроме того, «Алютех» предлагает комфортные и современные решения для управления роллетами от известных торговых марок Somfy, Nice, Nero Electronics – многофункциональные электроприводы с интеллектуальными системами управления. Это электроприводы со встроенным радиоуправлением, с системой распознавания препятствий, системой ручного аварийного подъема; большой выбор элементов управления – от простых настенных выключателей до интеллектуальных систем управления: программируемых таймеров, датчиков света и тепла, ветра и дождя.

Цветовые решения

Сочетаемость цветов отдельных элементов роллеты

ГК «Алютех» обеспечила максимальное соответствие всех цветов профилей с различными типами покрытия – полиуретановым, полиэфирным, полимерно-порошковым. Это гарантирует отсутствие разнооттеночности в одном готовом изделии.

Широкий выбор цветовых решений

Широкая цветовая гамма профилей и комплектующих для роллетных систем «Алютех» – 20 цветов для профилей роликовой прокатки, 19 цветов для экструдированных профилей – обеспечивает разнообразные варианты сочетаний роллет с фасадом здания. В зависимости от цвета роллетные системы могут сливаться с фасадом или наоборот, служить ярким элементом, создавая оригинальные и индивидуальные решения.

Цветовая гамма обрамления роллетных систем также представлена в широкой цветовой палитре:

• защитные короба 20° и 45° – 14 цветов;

• защитные круглые / полукруглые короба и боковые крышки; направляющие шины и концевые профили – 19 цветов с глянцевой поверхностью и 6 цветов с шагреневой поверхностью.

Можно подобрать различные сочетания цвета полотна и обрамления роллеты. Например, полотно под цвет фасада здания, а обрамление – под цвет кровли или наоборот.

00 неокрашенный	01 белый	41 белый	11 молочный	31 жемчужно-белый
33 светло-серый	03 серый	08 серебристый	21 кремовый	23 слоновая кость
14 светло-бежевый	04 бежевый	24 тёмно-бежевый	20 жёлтый	07 красный рубин
36 пастельно-голубой	06 небесно-голубой	16 лазурно-синий	26 тёмно-синий	13 антрацит
35 бледно-зелёный	25 зеленый мох	15 зеленая ель	29 бронза	02 коричневый
	22 тёмно-коричневый	10 чёрный	53 серый кварц

39 ирландский дуб	19 золотой дуб	49 вишня	59 орех

А00-Е6 серебро	A03-E6 бронза	A06-E6 шампань

Чтобы в доме всегда была уютно и комфортно, тепло зимой и прохладно летом, необязательно постоянно использовать дорогостоящие обогреватели и кондиционеры. Установка роллет на окна позволит поддерживать идеальную температуру в доме и при этом сэкономить деньги.

Зимой – экономия на отоплении помещения. Между окном и роллетой образуется воздушная прослойка, которая выполняет функцию термоса и сохраняет тепло зимой.



Для подтверждения теплоэффективности конструкций ГК «Алютех» провела комплекс исследований роллет в различных испытательных центрах, в том числе в международном институте оконных технологий ift Rosenheim (Германия). Результаты испытаний показали, что при установке роллет теплопотери через окна снижаются более чем на 30%.

Данные результаты подтверждают тепловизионные снимки, на которых наглядно показана разница между теплопотерями окна без роллет и окна с закрытой роллетой.

Роллеты в открытом положении

Роллеты в закрытом положении

Исследования ГК «Алютех» полностью подтверждают соответствие роллет требованиям нового ГОСТ Р 52502-2012 по теплопроводности.

Летом – экономия на кондиционировании помещения. Роллета блокирует до 80% тепловой энергии снаружи окна, предотвращая его нагрев и рассеивание теплоты внутрь помещения (в отличие от жалюзи, которые установлены изнутри окна). При этом температура внутри помещения снижается на 5°С и более.



Ветровая устойчивость

Одним из главных критериев при выборе роллетной системы является ее работоспособность, которая обеспечивается в первую очередь за счетустойчивости к ветровым нагрузкам.

В различных регионах сила ветра варьируется от небольшого ветерка до мощного шторма. По этой причине очень важно правильно подобрать роллетные профили, благодаря которым защитная конструкция устоит перед стихией и надежно защитит окна и двери.

Для обеспечения безопасности населения от нанесения травм элементами зданий и конструкций разработаны нормативные документы, устанавливающие обязательные требования к объектам по безопасности, в том числе при воздействии ветровых нагрузок.

«АЛЮТЕХ» – единственная на территории СНГ компания – производитель роллет, обладающая оборудованием для проведения испытаний на ветровую устойчивость, воздухо- и водопроницаемость плоских конструкций.

Все роллеты «АЛЮТЕХ» испытаны на устойчивость к ветровым нагрузкам в соответствии с ГОСТ Р 52502–2012, СНиП 2.01.07 и EN13659 на испытательном стенде KS PC (производство – Германия).

Сертифицированная защита от взлома

Существующая система сертификации определяет восемь классов устойчивости ко взлому Р1 – Р8. Класс присваивается роллетной системе в соответствии с уровнем ее защитных свойств. Чтобы его определить, защитную конструкцию испытывают статической и ударной нагрузкой, а затем пытаются взломать с помощью различных инструментов.

Роллетные системы «АЛЮТЕХ» представлены широким ассортиментом профилей, сертифицированных на класс устойчивости ко взлому от Р1 до Р5 в соответствии с ГОСТ Р 52502-2012, ГОСТ Р 52503-2005, СТБ 51.2.03-2000.

Роллеты из профилей роликовой прокатки сертифицированы на класс устойчивости ко взлому Р1. Данный тип конструкций предназначен для частных домов, коттеджей, торговых объектов, которые не нуждаются в повышенной защите от взлома.

Для объектов, требующих повышенного уровня надежности и защиты, в том числе банков, аптек, ювелирных магазинов, предназначены роллеты из экструдированных двустенных профилей.

• Роллеты из экструдированных профилей AER44/S, AER55m/S и AER55/S при совместном применении с усиленными шинами GR60×21/S и GR75×27/S сертифицированы на классы устойчивости ко взлому Р3 и Р4.

• Противовзломные роллетные системы из профиля AER55/SCR сертифицированы на класс устойчивости ко взлому Р5. При разработке данной системы применен ряд уникальных технических решений, благодаря чему она соответствует условиям нормативной документации в части защиты оконных проемов на объектах с повышенными требованиями к безопасности.



Роллетные ворота

Роллетные ворота «АЛЮТЕХ» предназначены для установки на проемы в торговых центрах, производственных и складских помещениях, а также гаражах. Благодаря компактной конструкции роллетные ворота идеально подходят для проемов, где вверху расположены инженерные коммуникации (водопровод, электропроводка и др.). Монтаж рольворот возможен как на проем, так и в проем снаружи или внутри помещений. Максимальные размеры проема для установки роллетных ворот: ширина — более 7 м, площадь — более 21 м².

Роллетные ворота состоят из алюминиевых профилей, которые сворачиваются в защитный короб, расположенный в верхней части ворот. «АЛЮТЕХ» предлагает профили роликовой прокатки с мягким и твердым пенным наполнителем в 16 цветах, а также экструдированные профили — вентиляционные и смотровые — в 12 цветах. Профили роликовой прокатки в отличие от профилей для оконных роллет изготавливаются из более толстой алюминиевой ленты. Высота кроющей поверхности всех профилей для рольворот — 77 мм, толщина — 19 мм.

Основной материал для изготовления роллетных ворот — алюминий — обеспечивает высокую устойчивость конструкции к коррозии, воздействию атмосферных осадков, перепадам температур, гарантирует прочность, надежность и экологическую чистоту.

Основные достоинства роллетных ворот

По сравнению с распашными воротами рольворота, работающие в вертикальной плоскости, идеально подходят для объектов, где подъезд к гаражу занимает небольшую территорию либо въезд происходит с тротуара.

Удобство монтажа в гаражах с низким потолком.

Дополнительный воздухообмен благодаря использованию вентиляционных профилей.

Частичный обзор и освещенность помещения обеспечивается использованием смотровых профилей со специальной прозрачной вставкой из поликарбоната.

Сохранение единого стиля и цвета в доме с различными проемами при помощи установки на малых проемах роллет из профилей роликовой прокатки AR/37…AR/55 и на больших — серии AG/77.

Дополнительная устойчивость полотна роллетных ворот к ветровым нагрузкам за счет применения концевого захвата, что позволяет устанавливать рольворота на проемы большей ширины.

Ворота с автоматическим управлением могут быть оснащены электроприводом с системой аварийного ручного подъема. В случае отключения электроэнергии ворота можно открыть ручным воротковым приводом.

• Широкий выбор цветовых решений — 16 цветов — позволяет создать разнообразные варианты сочетаний ворот с фасадом здания.



Группа компаний «АЛЮТЕХ» производит широкий ассортимент профилей и комплектующих для роллетных ворот — роллформинговые и экструдированные роллетные профили, концевые профили, направляющие шины, защитные короба, боковые крышки, октогональные валы, подвижные каретки, консоли.

Для обеспечения безопасной эксплуатации роллетные ворота могут быть оснащены системой «чувствительный край». При соприкосновении нижнего края роллетного полотна с препятствием (человек, автомобиль или другая преграда) система останавливает движение роллет, а затем меняет его на противоположное.

Собственное производство позволяет эффективно контролировать качество производимой продукции на всех стадиях жизненного цикла — от проектирования до поставки готовой продукции клиентам.

Качество продукции

Равномерное пенозаполнение профилей роликовой прокатки

Пенозаполнение профилей роликовой прокатки AG/77 и AG/77H равномерное, без пор и полостей. Это гарантирует высокую устойчивость профилей к нагрузкам и минимизирует деформацию.

Качественные алюминиевые сплавы

Высокое качество алюминиевых сплавов для производства экструдированных профилей «АЛЮТЕХ» подтверждено заключением аккредитованного испытательного центра государственного научного учреждения «Институт порошковой металлургии» (аттестат № BY/112.02.1.0.0263), где была проведена экспертиза сплавов. Для производства профилей используются только первичные сплавы.

Лакокрасочное покрытие

Высокое качество лакокрасочного покрытия профилей роликовой прокатки и роллформинговых защитных коробов «АЛЮТЕХ» подтверждено протоколами испытаний BASF Coating (Германия) и AkzoNobel (Швеция). Качество покрытия экструдированных профилей «АЛЮТЕХ» удостоверено сертификатом QUALICOAT (Швейцария).

Покрытие характеризуется:

высокой устойчивостью к истиранию и царапинам;

стойкостью к растяжению, растрескиванию и отслаиванию;

устойчивостью к УФ-излучению и перепадам температур;

высокой устойчивостью к коррозии;

устойчивостью к воздействию агрессивных сред, например, моющих средств, паров растворителей, щелочей и др.,

• для экструдированных профилей – стабильностью блеска глянцевого покрытия.



Высокие антикоррозионные свойства

• Устойчивость лакокрасочного покрытия экструдированных профилей к коррозии подтверждена сертификатом SEASIDE. Это актуально для приморских регионов, для которых характерно большое количество солей в воздухе, в частности ионов хлора и йода.

• Высокие антикоррозионные свойства алюминиевых боковых крышек «АЛЮТЕХ» подтверждены испытаниями аккредитованного при Министерстве архитектуры и строительства Республики Беларусь научно-исследовательского республиканского унитарного предприятия по строительству «Институт БелНИИС» (Аттестат № BY/112/02/1/0/0290) в соответствии с ГОСТ 9.308-85.

Качественное сопряжение всех конструктивных элементов роллетных ворот

Стабильная геометрия профилей, защитных коробов, октовалов, качественное литье боковых крышек гарантируют качественное сопряжение всех деталей роллетных ворот – панелей короба с боковыми крышками, валов с капсулами, адаптерами для электроприводов прочими комплектующими. Это обеспечивает отсутствие зазоров, выступающих частей, способствует бесперебойной работе привода и долгому сроку службы ворот, а также гарантирует качественный монтаж.

Широкий ассортимент

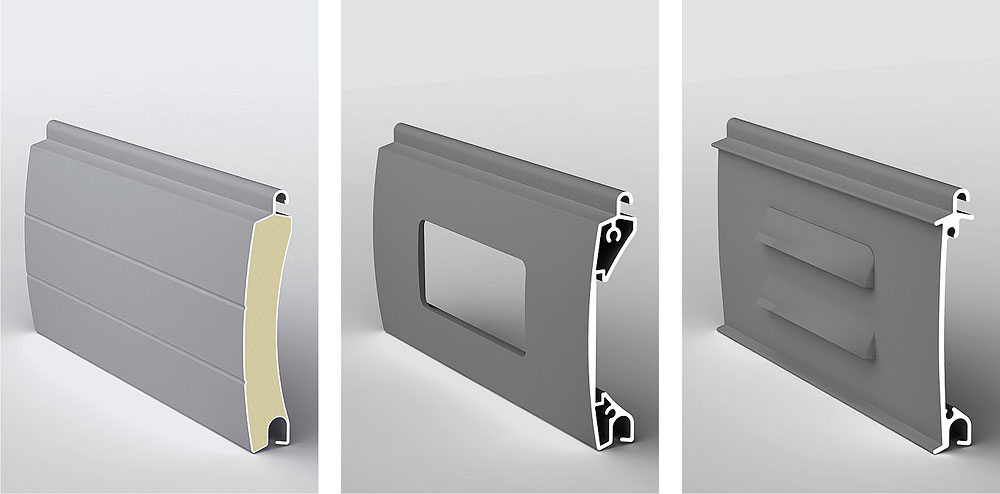

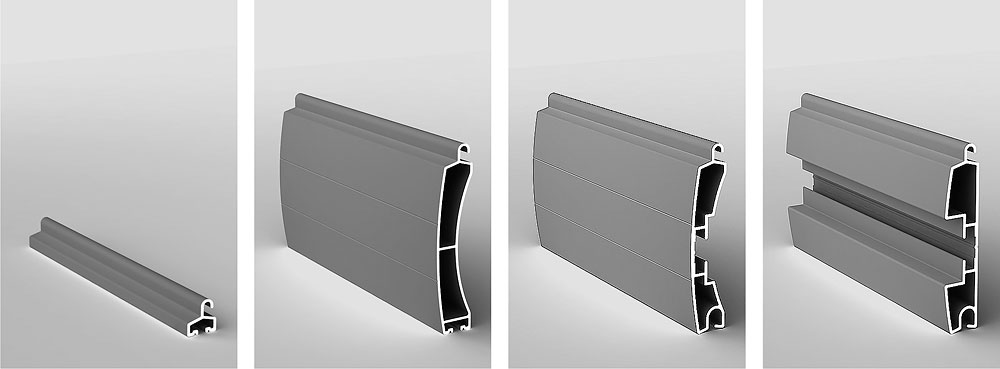

Профили для роллетных ворот

Ассортимент профилей включает алюминиевые профили роликовой прокатки с твердым или мягким пенным заполнением, алюминиевые экструдированные вентиляционные и смотровые профили. Смотровые профили обеспечивают частичный обзор и освещенность помещения, а вентиляционные профили – дополнительный воздухообмен.

Концевые профили

«Алютех» предлагает различные концевые профили для роллетных ворот – универсальные и ригельные профили – всего 4 типоразмера. Ригельные профили предназначены для установки ригельного замка RL/77 для запирания рольворот на ключ. Два варианта ригельного профиля позволяют устанавливать замок как снаружи, так и внутри помещения.

Направляющие шины

Ассортимент направляющих шин «Алютех» для комплектации роллетных ворот дает возможность выбрать как экономичное решение для небольших проемов – шина GR70x34IE, так и шины с большим размером зева для захода полотна для широких проемов – GR90x35 и GR90x354BE. Кроме того, шина GR90x354BE имеет дополнительную вставку-щетку, которая обеспечивают дополнительную шумоизоляцию и защиту от попадания пыли.

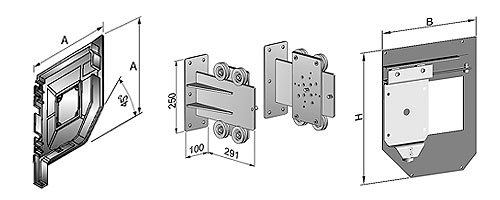

Подвижные каретки и консоли

Основной конструктивной особенностью данных продуктов является применение универсальных подвижных опорных кареток для установки вала, что обеспечивает:

• плавное и безопасное перемещение по направляющим шинам;

• снижение изгибающих нагрузок на элементы подвеса;

• увеличение срока эксплуатации роллетных ворот.

Подвижные каретки предназначены для установки в боковые крышки. Максимальная допустимая масса полотна – 120 кг.

Стальные боковые крышки SF360/S со встроенными каретками применяются для монтажа роллетных ворот с защитным коробом SB45/360. Консоль BRC применяется для бескоробного типа монтажа роллетных ворот. Максимальная допустимая масса полотна – 200 кг.

Регулируемые капсулы и инерционные тормоза

Комплектация роллетных ворот регулируемыми капсулами совместно с инерционными тормозами обеспечивает защиту от обрыва и падения роллетного полотна в случаях выхода из строя редукторного механизма электропривода. Благодаря этому обеспечивается дополнительная защита и безопасность эксплуатации роллетных ворот с большой массой полотна.

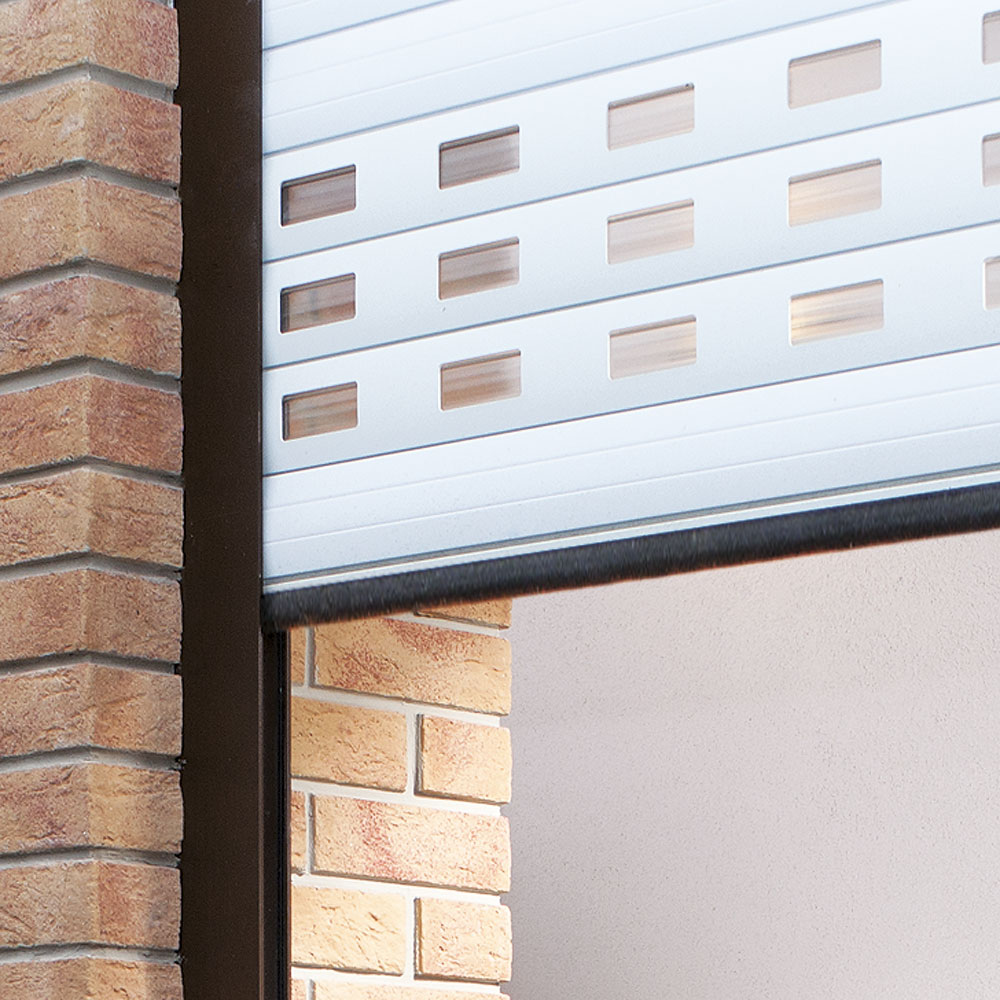

Система защиты нижнего края

Роллетные ворота «Алютех», оснащенные системой защиты нижнего края, электроприводом с NHK и инерционным тормозом, соответствуют всем требованиям Европейских стандартов безопасности EN 12453, EN 12604.

Система защиты нижнего края («Чувствительный край») является одной из основных систем безопасности роллетных ворот. При соприкосновении нижнего края роллетного полотна с препятствием – например, автомобилем, человеком и прочей преградой, система останавливает движение ворот, а затем меняет его на противоположное.

Цветовые решения

Сочетаемость цветов отдельных элементов роллеты

ГК «Алютех» обеспечила максимальное соответствие всех цветов профилей с различными типами покрытия – полиуретановым, полиэфирным, полимерно-порошковым. Это гарантирует отсутствие разнооттеночности в одном готовом изделии.

Широкий выбор цветовых решений

Лучший выбор цветовых решений роллетных ворот среди стран СНГ благодаря собственному комплексу по покраске алюминиевой ленты – 13 цветов. Широкая цветовая гамма обеспечивает разнообразные варианты сочетаний ворот с фасадом здания. В зависимости от цвета рольворота могут сливаться с фасадом или, наоборот, служить ярким элементом.

00 неокрашенный	01 белый	03 серый	08 серебристый	21 кремовый
23 слоновая кость	04 бежевый	07 красный рубин	26 тёмно-синий	13 антрацит
35 бледно-зелёный	25 зеленый мох	15 зеленая ель	02 коричневый	22 тёмно-коричневый
10 черный	39 ирландский дуб	19 золотой дуб	49 вишня	59 орех

Ветровая устойчивость роллетных ворот

Одним из главных критериев при выборе роллетных ворот является их работоспособность, которая обеспечивается в первую очередь за счет устойчивости к ветровым нагрузкам.

Для обеспечения безопасности населения от нанесения травм элементами зданий и конструкций разработаны нормативные документы с обязательными требованиями к объектам по безопасности, в том числе при воздействии ветровых нагрузок.

«АЛЮТЕХ» – единственная на территории СНГ компания – производитель роллетных ворот, обладающая оборудованием для проведения испытаний на ветровую устойчивость, воздухо- и водопроницаемость плоских конструкций.

Роллетные ворота «АЛЮТЕХ» испытаны на устойчивость к ветровым нагрузкам в соответствии с ГОСТ Р 52502–2012, СНиП 2.01.07 и EN12424 на испытательном стенде KS PC (производство – Германия).

Роллетные решетки

Роллетные решетки – подвижные системы, обеспечивающие прекрасный внешний вид витрин и витражей и надежную защиту ценностей. Они являются атрибутом современных торговых центров и магазинов и гармонично сочетаются с любой архитектурой здания и интерьером торговых помещений. Благодаря роллетным решеткам «АЛЮТЕХ» витрины работают даже ночью. Сертифицированная защита от взлома позволяет успешно применять решетки для охраны офисов и банков, кафе и ресторанов.

Роллетные решетки изготавливаются из алюминиевых экструдированных профилей – решеточных с прямоугольными окнами, одностенных, двустенных повышенной прочности. Ширина профилей – от 30 до 84мм, толщина – от 13,5 до 19мм.

Основные достоинства роллетных решеток

Возможность установки роллетной решетки на проемах шириной до 7 м и площадью до 21 м² с использованием усиливающего профиля, который обеспечивает повышенную прочность и дополнительную стабильность решетки.

Сохранение единого стиля на одном объекте с различными проемами благодаря использованию решеток серии AEG56 на проемах шириной до 4,5м и серии AEG84 – на проемах шириной до 7м.

Высокая защита от взлома. Роллетные решетки сертифицированы на классы устойчивости ко взлому Р3 и Р4 в соответствии с ГОСТ Р 52502-2005, ГОСТ Р 52503-2005.

Специальный фиксирующий профиль для соединения полотна с валом обеспечивает защиту от несанкционированного подъема роллетной решетки в закрытом состоянии.

Круглосуточная демонстрация витрин магазинов и торговых центров. Даже когда магазин закрыт, реклама товара продолжается. Решетки позволяют потенциальным покупателям увидеть новинки и вернуться к Вам за покупками.

Возможность поднять и опустить решетку при необходимости и в любой момент – это неоспоримое преимущество роллетных решеток по сравнению со стационарными металлическими решетками, которые абсолютно неподвижны.

Богатый выбор цветовых решений – 19 цветов – позволяет отобразить индивидуальность и внести дополнительный декоративный элемент в интерьер и внешний вид фасада здания.

Преимущества алюминиевых роллетных решеток по сравнению со стальными конструкциями

• Высокая стойкость к коррозии, устойчивость к атмосферным осадкам и UV-излучению

• Легкость конструкции

• Меньший уровень шума при эксплуатации алюминиевой роллетной решетки

Профили и комплектующие для роллетных решеток

Группа компаний «Алютех» производит и предлагает на рынке широкий ассортимент профилей и комплектующих для роллетных решеток. В ассортименте представлены две серии роллетных решеток – AEG56 и AEG84. За основу наименования серий взяты артикулы основных решеточных профилей для решеток, которые отличаются размерами. Роллетные решетки серии AEG56 идеально подходят для небольших и средних по размерам проемов. Maксимальный размер роллетной решетки: ширина – 3,0 м, площадь – 7,5 кв. метров; с усиливающим профилем: ширина – 4,5 м, площадь – 13,5 кв. метров. Роллетные решетки серии AEG84 рекомендуется устанавливать на больших проемах. Maксимальный размер роллетной решетки: ширина – 5,5 м, площадь – 16,5 кв. метров; с усиливающим профилем: ширина – 7,0 м, площадь – 21 кв. метр.

Автоматика для роллет

Для управления роллетами компания ALUTECH предлагает разнообразный ассортимент приводов и аксессуаров – от экономичного варианта – классические ручные приводы, до самого комфортного и современного решения – многофункциональные электроприводы с интеллектуальными системами управления. В отличие от ручного автоматическое управление обеспечивает самый удобный подъем и опускание роллет без утомительного вращения ручкой или наматывания полотна с помощью ленты. В просторных домах, офисах или павильонах с большим количеством роллет только автоматическое управление позволит простым нажатием кнопки управлять всеми роллетами одновременно либо каждой в отдельности. Ассортимент электроприводов и элементов управления для роллетных систем, предлагаемый компанией ALUTECH, представлен различными марками и позволяет подобрать подходящее решение в нужном ценовом диапазоне. Электродвигатели с разнообразными функциями, мощностью и системами управления позволят автоматизировать роллеты любых размеров и обеспечить пользователям наиболее удобный и безопасный способ управления.

40 мм SOMFY

Ø38мм | серия LS40

• с механической системой концевых выключателей

артикул	Нм	об/мин	Вт	А	В/Гц	мм
Aries 4/14	4	14	65	0,35	230/50	455±1
Mars 9/14	9	14	100	0,5	230/50	455±1
Vulcan 13/8	13	8	95	0,5	230/50	466±1

*Класс защиты – IP44

Ø38мм | серия Altus 40 RTS

• с электронной системой концевых выключателей

• со встроенным радиоуправлением

артикул	Нм	об/мин	Вт	А	В/Гц	Мм
ALTUS 40 RTS 4/14	4	14	65	0,35	230/50	470±1
ALTUS 40 RTS 9/14	9	14	100	0,5	230/50	510±1
ALTUS 40 RTS 13/8	13	8	95	0,5	230/50	510±1

*Класс защиты – IP44

40 мм NICE

Ø35мм | серия Neo S

• c механической системой концевых выключателей




артикул	Нм	об/мин	Вт	А	В/Гц	мм
NS18000	10	12	130	0,57	230/50	525

*Класс защиты – IP44

40 мм AN-Motors

Ø35мм | серия NR0

• c механической системой концевых выключателей




артикул	Нм	об/мин	Вт	А	В/Гц	мм
NR0/06-28 **	6	28	150	0,65	230/50	538
NR0/10-16	10	16	150	0,65	230/50	538

* Класс защиты – IP44

** высокоскоростной электропривод

60, 70 мм SOMFY

Ø47мм | серия LT 50

• с механической кнопочной системой концевых выключателей




артикул	Нм	об/мин	Вт	А	В/Гц	Мм
Jet 8/17	8	17	90	0,4	230/50	525
Ceres 10/17	10	17	120	0,5	230/50	545
Atlas 15/17	15	17	140	0,6	230/50	545
Meteor 20/17	20	17	160	0,7	230/50	575
Gemini 25/17	25	17	170	0,8	230/50	575
Apollo 30/17	30	17	240	1,1	230/50	625
Helios 35/17	35	17	240	1,1	230/50	625
Mariner 40/17	40	17	270	1,2	230/50	675
Vectran 45/12	45	12	240	1,1	230/50	625

* Класс защиты – IP44

Ø47мм | серия LT 50 - 12 rpm

• с механической кнопочной системой концевых выключателей

• экономичная линейка электроприводов в серии LT50

артикул	Нм	об/мин	Вт	А	В/Гц	Мм
Ceres 8/12	8	12	90	0,4	230/50	525
Atlas 15/12	15	12	140	0,6	230/50	545
Meteor 20/12	20	12	160	0,7	230/50	575

Ø47мм | серия ILMO 50 WT

• с электронной системой концевых выключателей

• с автоматической корректировкой крайних конечных положений роллеты

• с функцией обнаружения препятствий (позволяет защитить полотно и привод при примерзании роллеты или наезде на препятствие)

• с возможностью параллельного подключения нескольких приводов (исключает необходимость в устройствах группового управления)

артикул	Нм	об/мин	Вт	А	В/Гц	Мм
Ilmo 50 WT 6/17	6	17	90	0,4	230/50	525
Ilmo 50 S WT 6/17**	6	17	90	0,4	230/50	387
Ilmo 50 WT 10/17	10	17	120	0,5	230/50	525
Ilmo 50 WT 15/17	15	17	140	0,65	230/50	545
Ilmo 50 WT 20/17	20	17	160	0,75	230/50	675
Ilmo 50 WT 30/17	30	17	240	1,10	230/50	695
Ilmo 50 WT 35/17	35	17	240	1,10	230/50	695

* Класс защиты – IP44

** укороченная версия для автоматизации роллет на проемах шириной от 50 см

Ø48мм | серия LT 50 NHK

• с механической кнопочной системой концевых выключателей

• с механизмом ручного аварийного подъема

артикул	Нм	об/мин	Вт	А	В/Гц	Мм
Jet 8/17 NHK	8	17	90	0,4	230/50	568
Meteor 20/17 NHK	20	17	160	0,7	230/50	618
Gemini 25/17 NHK	25	17	170	0,8	230/50	618
Mariner 40/17 NHK	40	17	270	1,2	230/50	688

* Класс защиты – IP44

Ø48мм | серия LT 50 NHK RTS

• с механической кнопочной системой концевых выключателей

• с механизмом ручного аварийного подъема

• со встроенным радиоуправлением

• позволяет совместить функцию аварийного подъема и дистанционное управление без подключения дополнительных блоков

Артикул	Нм	об/мин	Вт	А	В/Гц	Мм
Ceres 10/17 NHK RTS	10	17	120	0,5	230/50	798
Meteor 20/17 NHK RTS	20	17	160	0,7	230/50	798
Apollo 30/17 NHK RTS	30	17	240	1,1	230/50	798
Mariner 40/12 NHK RTS	40	17	270	1,2	230/50	798
Vectran 50/12 NHK RTS	50	12	240	1,1	230/50	798

* Класс защиты – IP44

Ø47мм | серия OXIMO 50 RTS

• с электронной системой концевых выключателей

• с функцией обнаружения препятствий

• со встроенным радиоуправлением

• интеллектуальное решение для удобной настройки и комфортного управления роллетами

артикул	Нм	об/мин	Вт	А	В/Гц	Мм
Oximo 50 RTS 6/17	6	17	90	0,45	230/50	625
Oximo 50 RTS 10/17	10	17	120	0,5	230/50	675
Oximo 50 RTS 15/17	15	17	140	0,65	230/50	675
Oximo 50 RTS 20/17	20	17	160	0,75	230/50	675
Oximo 50 RTS 30/17	30	17	240	1,1	230/50	695
Oximo 50 RTS 40/17	40	17	270	1,2	230/50	765

* Класс защиты – IP44

60, 70 мм NICE

Ø45мм | серия One Max

с механической системой концевых выключателей

артикул	Нм	об/мин	Вт	А	В/Гц	Мм
XM1500000	8	17	120	0,55	230/50	416
XM2800000	15	17	170	0,75	230/50	441
XM5600000	30	17	250	1,10	230/50	476
XM7500000	40	12	245	1,10	230/50	476
XM9300000	50	12	250	1,10	230/50	476

*Класс защиты – IP44

Ø45мм | серия One Max H

• с механической системой концевых выключателей

• с механизмом ручного аварийного подъема

• компактные размеры приводов One Max H позволяют предусмотреть функцию аварийного открывания роллет даже на небольших оконных проемах

артикул	Нм	об/мин	Вт	А	В/Гц	Мм
XM28000H0	15	17	170	0,75	230/50	506
XM56000H0	30	17	250	1,10	230/50	514
XM75000H0	40	12	245	1,10	230/50	514
XM93000H0	50	12	250	1,10	230/50	514

*Класс защиты – IP44

Ø45мм | серия Neo M

• с механической системой концевых выключателей

• укороченная версия для автоматизации роллет на проемах шириной от 55 см

артикул	Нм	об/мин	Вт	А	В/Гц	Мм
NM 15000C	8	16	135	0,6	230/50	435

*Класс защиты – IP44

Ø45мм | серия NeoStar

• с электронной системой концевых выключателей

• упрощенная процедура настройки крайних конечных положений при помощи кнопочного устройства TTU либо выключателя с возможностью одновременной активации 2-х фаз

артикул	Нм	об/мин	Вт	А	В/Гц	Мм
NM15000SA	8	16	135	0,60	230/50	607
NM28000SA	15	16	200	0,80	230/50	607
NM56000SA	30	16	285	1,30	230/50	657
NM65000SA	35	12	275	1,20	230/50	657
NM90000SA	45	12	265	1,15	230/50	657

*Класс защиты – IP44

Ø45мм | серия NeoMat

• с электронной системой концевых выключателей

• со встроенным радиоуправлением

• наилучшее решение для дистанционного управления роллетами с минимальным повреждением внутренней отделки помещений

• возможность управления совместно с Nice Gate&Door пультами FloR, VeryVR

артикул	Нм	об/мин	Вт	А	В/Гц	Мм
NM15000MA	8	16	135	0,6	230/50	607
NM28000MA	15	16	200	0,8	230/50	607
NM56000MA	30	16	285	1,30	230/50	657
NM65000MA	35	12	275	1,20	230/50	657
NM90000MA	45	12	262	1,15	230/50	657

*Класс защиты – IP44

60, 70 мм AN-Motors

Ø45мм | серия NK1

• c механической системой концевых выключателей

артикул	Нм	об/мин	Вт	А	В/Гц	мм
NK1/10-16	10	16	120	0,55	230/50	535
NK1/15-16	15	16	150	0,70	230/50	570
NK1/20-16	20	16	170	0,80	230/50	570
NK1/30-16	30	16	240	1,10	230/50	600
NK1/40-12	40	12	240	1,10	230/50	600
NK1/50-12	50	12	270	1,20	230/50	600

*Класс защиты – IP44

Ø45мм | серия NM1

• c механической системой концевых выключателей

• c механизмом аварийного подъема

артикул	Нм	об/мин	Вт	А	В/Гц	мм
NM1/20-16	20	16	175	0,77	230/50	624,4
NM1/30-16	30	16	250	1,10	230/50	654,4
NM1/40-12	40	12	250	1,10	230/50	654,4
NM1/50-12	50	12	275	1,20	230/50	654,4

*Класс защиты – IP44

70, 102 мм SOMFY

Ø57мм | серия LT 60

• с механической кнопочной системой концевых выключателей




артикул	Нм	об/мин	Вт	А	В/Гц	Мм
Orion 40/17	40	17	280	1,25	230/50	637
Vega 60/12	60	12	280	1,25	230/50	637
Sirius 80/12	80	12	320	1,5	230/50	637
Titan 100/12	100	12	410	1,9	230/50	682
Taurus 120/12	120	12	450	2,1	230/50	682

*Класс защиты – IP44

Ø57мм | серия LT 60 NHK

• с механической кнопочной системой концевых выключателей

• с механизмом ручного аварийного подъема

артикул	Нм	об/мин	Вт	А	В/Гц	Мм
Vega 60/12 NHK	60	12	240	1,05	230/50	646
Sirius 80/12 NHK	80	12	290	1,25	230/50	646
Titan 100/12 NHK	100	12	350	1,5	230/50	681
Taurus 120/12 NHK	120	12	400	1,8	230/50	681

*Класс защиты – IP44

Ø63мм | серия Altus 60 RTS

• с электронной системой концевых выключателей

• со встроенным радиоуправлением

артикул	Нм	об/мин	Вт	А	В/Гц	Мм
ALTUS 60 RTS 55/17	55	17	320	1,5	230/50	757
ALTUS 60 RTS 70/17	70	17	410	1,9	230/50	757
ALTUS 60 RTS 85/17	85	17	450	2,1	230/50	757

*Класс защиты – IP44

70, 102 мм NICE

Ø58мм | cерия Neo L

• с механической системой концевых выключателей




артикул	Нм	об/мин	Вт	А	В/Гц	Мм
NL11000	80	12	360	1,6	230/50	600
NL16000	120	12	425	2,0	230/50	600

*Класс защиты – IP44

Ø58мм | серия Neo LH

• с механической системой концевых выключателей

• с механизмом ручного аварийного подъема

артикул	Нм	об/мин	Вт	А	В/Гц	Мм
NL11001H	80	12	360	1,6	230/50	697
NL14001H	100	12	395	1,8	230/50	697
NL16001H	120	12	425	2,0	230/50	697

*Класс защиты – IP44

70, 102 мм AN-Motors

Ø59 мм | серия NR2

• c механической системой концевых выключателей

артикул	Нм	об/мин	Вт	А	В/Гц	Мм
NR2/60-12	60	12	330	1,3	230/50	593,5
NR2/80-12	80	12	360	1,5	230/50	593,5
NR2/100-12	100	12	430	2	230/50	593,5
NR2/140-8	140	8	450	2	230/50	593,5

* Класс защиты – IP44

108 мм SOMFY

Ø84,8мм | серия LT 80 NHK

• c механической кнопочной системой концевых выключателей

артикул	Нм	об/мин	Вт	В/Гц	Мм
Hercules 150/8 NHK	150	8	480	230/50	698

*Класс защиты – IP44

Серия Compact – навальные электроприводы

Артикул	Нм	об/мин	Вт	А	В/Гц	Вес, кг
Compact 200/12W - однофазный	200	12	940	4,5	230/50	16,3
Compact 300/12 - трехфазный	300	12	1000	1,8	400/50	18,7
Compact 400/8 - трехфазный	400	8	1000	1,9	400/50	16,5

*Класс защиты – IP45

108 мм SIMU

Серия T8M

• с механической системой концевых выключателей

• с механизмом ручной разблокировки

Артикул	Нм	об/мин	Вт	Вес, кг
Simu T820M	200	8	600	17
Simu T825M	250	8	710	14

*Класс защиты – IP44

Роллеты с антимоскитной сеткой

Роллетные системы, совмещенные с антимоскитной защитой (далее – РС+АМС), – это функциональное решение от «АЛЮТЕХ», которое наряду с привычными функциями роллеты имеет еще одно важное назначение – защищает помещение от насекомых, пыли, частиц мусора и тополиного пуха.

Данная система позволяет создать внутри помещения атмосферу комфорта, не препятствуя проникновению свежего воздуха и в то же время надежно защищая от непогоды.

РС+АМС от «АЛЮТЕХ» – это конструкция, которая состоит из:

• сворачивающейся антимоскитной сетки, препятствующей проникновению насекомых и мелких частиц внутрь помещения;

• сворачивающейся роллетной системы, выполняющей защитные, звукоизоляционные и энергосберегающие функции.

РС+АМС устанавливается в оконный проем. При этом максимальная ширина закрываемого проема составляет 1,6 м, а максимальная высота – 2,2 м.

Минимальная ширина роллеты (габаритная ширина) – 0,6 м.

Максимальное усилие на опускание сетки (при максимальной высоте роллеты) – не более 5 кг.

Преимущества установки РС+АМС от «АЛЮТЕХ»:

• РС+АМС – это комплексное решение, состоящее из сворачивающейся антимоскитной сетки и сворачивающейся роллетной системы. Таким образом, на выходе клиент получает продукт 2-в-1, не требующий дополнительного места и времени для установки.

• Сетка имеет удобный и легкий механизм фиксации в крайнем нижнем положении. Одним нажатием руки на концевой профиль сетка закрывается и открывается.

• Механизм подтормаживания обеспечивает плавное поднятие сетки, без резких рывков и заеданий.

• Возможность независимого управления роллетным полотном и москитной сеткой:
  – сетка фиксируется ручным способом;
  – полотно перемещается с помощью ручного либо автоматизированного управления.

• Отсутствуют зазоры между антимоскитной системой и проемом окна благодаря вставкам-щеткам, установленным в паз короба и концевого профиля. Вставки-щетки в направляющей шине препятствуют попаданию грязи внутрь системы, обеспечивают бесшумность хода сетки с концевой планкой по направляющим, препятствуют выдуванию сетки из шины.

• Простой уход за сеткой – достаточно протереть ее влажной тканью, не применяя дополнительных моющих средств и химикатов.

Рекомендуемая комплектация для роллетных систем, совмещенных с антимоскитной защитой

1. Роллетные профили: профили роликовой прокатки с пенным наполнителем AR/377(N), AR/39(N), AR/41(N), AR(H)/40(N), AR/45(N), экструдированные профили AER42, AER44/S.
2. Совмещенная направляющая шина M-GR53x39IE. Оснащена двумя камерами для захода роллетного полотна и москитной сетки.
3. Концевой профиль M-ES12×57. Для установки в москитную сетку.
4. Боковые крышки со смещенной бобышкой M-SF, M-SF20, круглые M-SF-R и полукруглые M-SF-QR. Для более компактной намотки роллетного полотна и сетки в короб.
   Могут также использоваться стандартные боковые крышки SF45, SF20, круглые SF-R и полукруглые SF-QR.
   Типоразмеры: 150, 165, 180 и 205 мм.
5. Защитные короба: роллформинговые SB45, SB20, SB-R, SB-QR, экструдированные SB-P/RE, SB-P/QRE.
   Типоразмеры: 150, 165, 180 и 205 мм.
6. Вал с сеткой M-TNR в двух типоразмерах: для проемов высотой до 1,6 и 2,2 м.
7. Вал и элементы подвеса для роллетной системы: валы RT40×0,5, RT40×0,6, RT60×0,6, RT60×0,8; тяговые пружины SS1301, SS1701; ригели блокирующие RGM2, RGM3, RGM4.
8. Механизмы управления:
